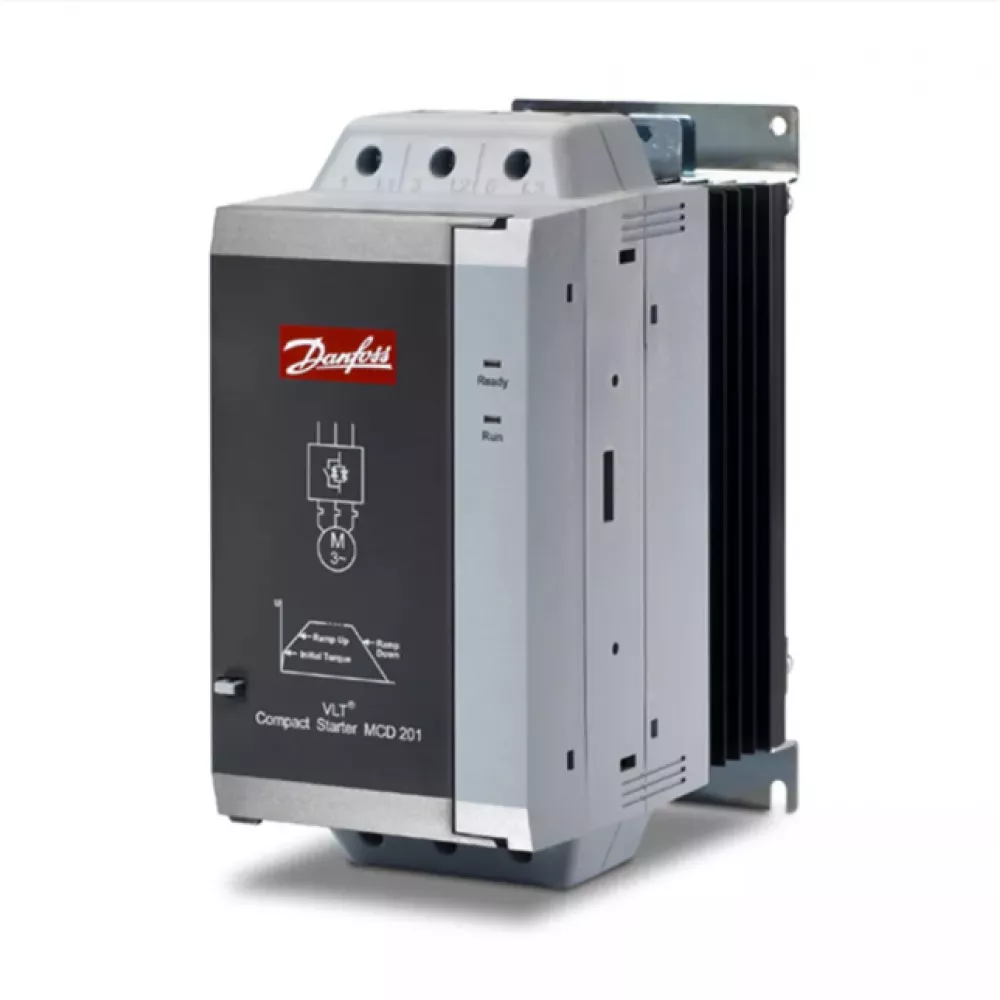

Устройство плавного пуска MCD 200 Danfoss
- Производитель: DANFOSS
- Код Товара: 14-0018
В наличии
Danfoss — серия MCD 200 с внутренним байпасом для двигателей до 45 кВт. Плавный пуск, торможение, ограничение тока с 6-ю кривыми разгона. Встроенный Modbus RTU. Для конвейеров, компрессоров, центрифуг. Увеличивает ресурс ремней и подшипников. Настройка через панель или ПО.
Описание
Основные характеристики
- Тип: устройства плавного пуска Danfoss для асинхронных двигателей
- Мощность: до 800 кВт
- Применение: насосы, вентиляторы, конвейеры, компрессоры, холодильное оборудование
- Конструкция: компактный корпус, степень защиты IP20/IP54, встроенный байпас в некоторых моделях
- Оснащение: встроенная защита двигателя, управляющие реле, Modbus, диагностика
- Монтаж: настенный или на DIN-рейку
Преимущества:
- Эффективность — снижение пусковых токов и защита от гидравлических ударов
- Специализация — оптимальны для насосных систем и вентиляторов
- Надежность — датское качество и стабильность работы
- Простота — легкая настройка и интеграция
- Защита — комплексная защита двигателя и механизмов
Модельный ряд
| Краткое название | Мощность (кВт) | Номинальный ток, А | Напряжение силовой цепи | Линейка | Габариты (Ш×В×Г, мм) | Вес (кг) |
|---|---|---|---|---|---|---|
| MCD 201-007-T4-xxx | 7,5 | 18 | 200…440 В, 3 фазы | MCD 201 | 120 × 245 × 180 | 4,0 |
| MCD 201-015-T4-xxx | 15 | 34 | 200…440 В, 3 фазы | MCD 201 | 120 × 245 × 180 | 4,0 |
| MCD 201-018-T4-xxx | 18,5 | 42 | 200…440 В, 3 фазы | MCD 201 | 120 × 245 × 180 | 4,0 |
| MCD 201-022-T4-xxx | 22 | 48 | 200…440 В, 3 фазы | MCD 201 | 120 × 245 × 180 | 4,0 |
| MCD 201-030-T4-xxx | 30 | 60 | 200…440 В, 3 фазы | MCD 201 | 120 × 245 × 180 | 4,0 |
| MCD 201-037-T4-xxx | 37 | 75 | 200…440 В, 3 фазы | MCD 201 | 160 × 300 × 220 | 11,0 |
| MCD 201-045-T4-xxx | 45 | 85 | 200…440 В, 3 фазы | MCD 201 | 160 × 300 × 220 | 11,0 |
| MCD 201-055-T4-xxx | 55 | 100 | 200…440 В, 3 фазы | MCD 201 | 160 × 300 × 220 | 11,0 |
| MCD 201-075-T4-xxx | 75 | 140 | 200…440 В, 3 фазы | MCD 201 | 200 × 380 × 250 | 20,0 |
| MCD 201-090-T4-xxx | 90 | 170 | 200…440 В, 3 фазы | MCD 201 | 200 × 380 × 250 | 20,0 |
| MCD 201-110-T4-xxx | 110 | 200 | 200…440 В, 3 фазы | MCD 201 | 300 × 450 × 300 | 35,0 |
| MCD 202-007-T4-xxx | 7,5 | 18 | 200…440 В, 3 фазы | MCD 202 | 120 × 245 × 180 | 4,0 |
| MCD 202-015-T4-xxx | 15 | 34 | 200…440 В, 3 фазы | MCD 202 | 120 × 245 × 180 | 4,0 |
| MCD 202-018-T4-xxx | 18,5 | 42 | 200…440 В, 3 фазы | MCD 202 | 120 × 245 × 180 | 4,0 |
| MCD 202-022-T4-xxx | 22 | 48 | 200…440 В, 3 фазы | MCD 202 | 120 × 245 × 180 | 4,0 |
| MCD 202-030-T4-xxx | 30 | 60 | 200…440 В, 3 фазы | MCD 202 | 120 × 245 × 180 | 4,0 |
| MCD 202-037-T4-xxx | 37 | 75 | 200…440 В, 3 фазы | MCD 202 | 160 × 300 × 220 | 11,0 |
| MCD 202-045-T4-xxx | 45 | 85 | 200…440 В, 3 фазы | MCD 202 | 160 × 300 × 220 | 11,0 |
| MCD 202-055-T4-xxx | 55 | 100 | 200…440 В, 3 фазы | MCD 202 | 160 × 300 × 220 | 11,0 |
| MCD 202-075-T4-xxx | 75 | 140 | 200…440 В, 3 фазы | MCD 202 | 200 × 380 × 250 | 20,0 |
| MCD 202-090-T4-xxx | 90 | 170 | 200…440 В, 3 фазы | MCD 202 | 200 × 380 × 250 | 20,0 |
| MCD 202-110-T4-xxx | 110 | 200 | 200…440 В, 3 фазы | MCD 202 | 300 × 450 × 300 | 35,0 |
Серия MCD 200 — компактные устройства плавного пуска с двухфазным управлением и встроенным байпасом. Модели MCD 201 (базовая) поддерживают плавный разгон и останов по напряжению (TVR). Модели MCD 202 (расширенная) дополнительно имеют функцию ограничения тока, встроенную тепловую защиту двигателя и контроль чередования фаз. До 30 кВт — монтаж на DIN-рейку, IP20. От 37 кВт — винтовое крепление, IP20/IP00. Управляющее напряжение: 24 В AC/DC или 110…240 В AC / 380…440 В AC. Также доступны версии на 200…575 В (суффикс T6). Данные основаны на официальной документации Danfoss.
