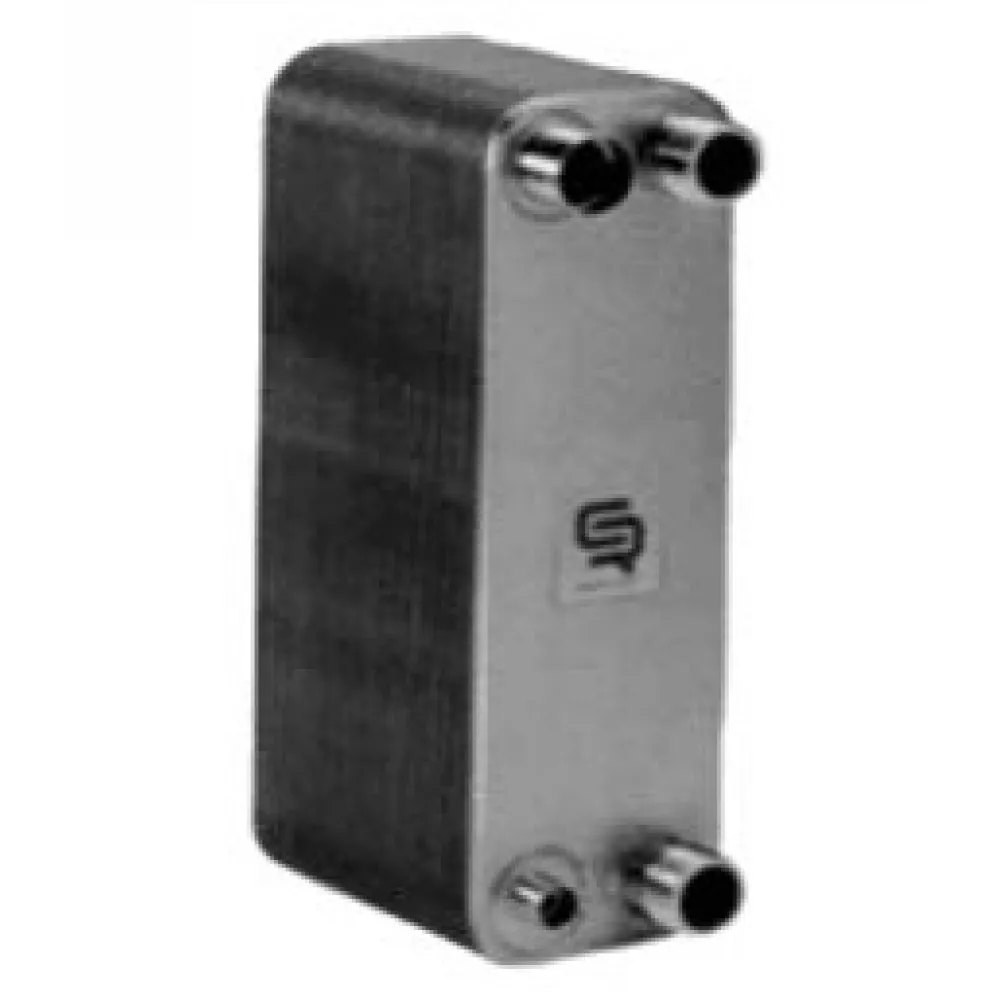

Пластинчатые меднопаяные теплообменники серия ACM Alfa Laval
- Производитель: ALFA LAVAL
- Код Товара: 11-0296
Пластинчатые меднопаяные теплообменники серии ACM от Alfa Laval — это универсальные решения для широкого спектра применений. Оптимальное сочетание эффективности, компактности и надежности делает их идеальным выбором для различных систем теплопередачи.
Описание
Пластинчатые меднопаяные теплообменники Alfa Laval серия ACM
Пластинчатые меднопаяные теплообменники серии ACM от Alfa Laval представляют собой универсальное оборудование, разработанное для широкого диапазона применений в системах отопления, охлаждения и кондиционирования. Модель сочетает в себе проверенную надежность меднопаяной конструкции с оптимальными характеристиками для большинства стандартных задач. Теплообменники отличаются сбалансированными параметрами и подходят для работы с различными теплоносителями.
Основные характеристики:
- Бренд: Alfa Laval
- Тип: универсальные пластинчатые меднопаяные теплообменники
- Конструкция: стандартная меднопаяная конструкция
- Материалы: нержавеющая сталь AISI 316, медь
- Рабочее давление: до 20 бар
- Температурный диапазон: от -160°C до +150°C
- Преимущество: универсальность и сбалансированные характеристики
- Применение: системы отопления, охлаждения, вентиляции, тепловые насосы
Преимущества:
- Универсальность — подходят для широкого спектра применений
- Сбалансированные характеристики — оптимальное сочетание параметров
- Компактность — эффективное использование пространства
- Надежность — проверенная меднопаяная технология
- Энергоэффективность — высокая эффективность теплопередачи
- Простота монтажа — удобство установки и подключения
Модельный ряд
Модельный ряд пластинчатых меднопаяных теплообменников серия ACM
| Модель | Количество пластин (шт) | Производительность (кВт) | Потеря давления (кПа)** | Габариты (мм) | Присоединительные размеры | |||
|---|---|---|---|---|---|---|---|---|
| Испаритель | Конденсатор | Испаритель | Конденсатор | жидкость (дюйм) | хладагент (дюйм) | |||
| AC70M | 20 | 14.6 | 11.6 | 34 | 21 | 526x111x56 | 1" - 1" резьба | 5/8" - 1 1/8" пайка |
| AC70M | 30 | 22.9 | 18.1 | 37 | 23 | 526x111x79 | 1" - 1" резьба | 5/8" - 1 1/8" пайка |
| AC70M | 40 | 30.9 | 24.7 | 39 | 26 | 526x111x102 | 1" - 1" резьба | 5/8" - 1 1/8" пайка |
| AC70M | 50 | 38.5 | 31.2 | 40 | 28 | 526x111x125 | 1 1/4" - 1 1/4" резьба | 5/8" - 1 3/8" пайка |
| AC70M | 60 | 45.7 | 37.7 | 40 | 31 | 526x111x148 | 1 1/4" - 1 1/4" резьба | 5/8" - 1 3/8" пайка |
| AC70M | 70 | 52.3 | 44.2 | 40 | 34 | 526x111x171 | 1 1/4" - 1 1/4" резьба | 5/8" - 1 3/8" пайка |
| AC70M | 80 | 58.1 | 50.6 | 40 | 37 | 526x111x194 | 1 1/4" - 1 1/4" резьба | 7/8" - 1 3/8" пайка |
| AC70M | 90 | 63.2 | 57.1 | 40 | 41 | 526x111x217 | 1 1/4" - 1 1/4" резьба | 7/8" - 1 3/8" пайка |
** Потеря давления указана для контуров испарителя и конденсатора соответственно.
