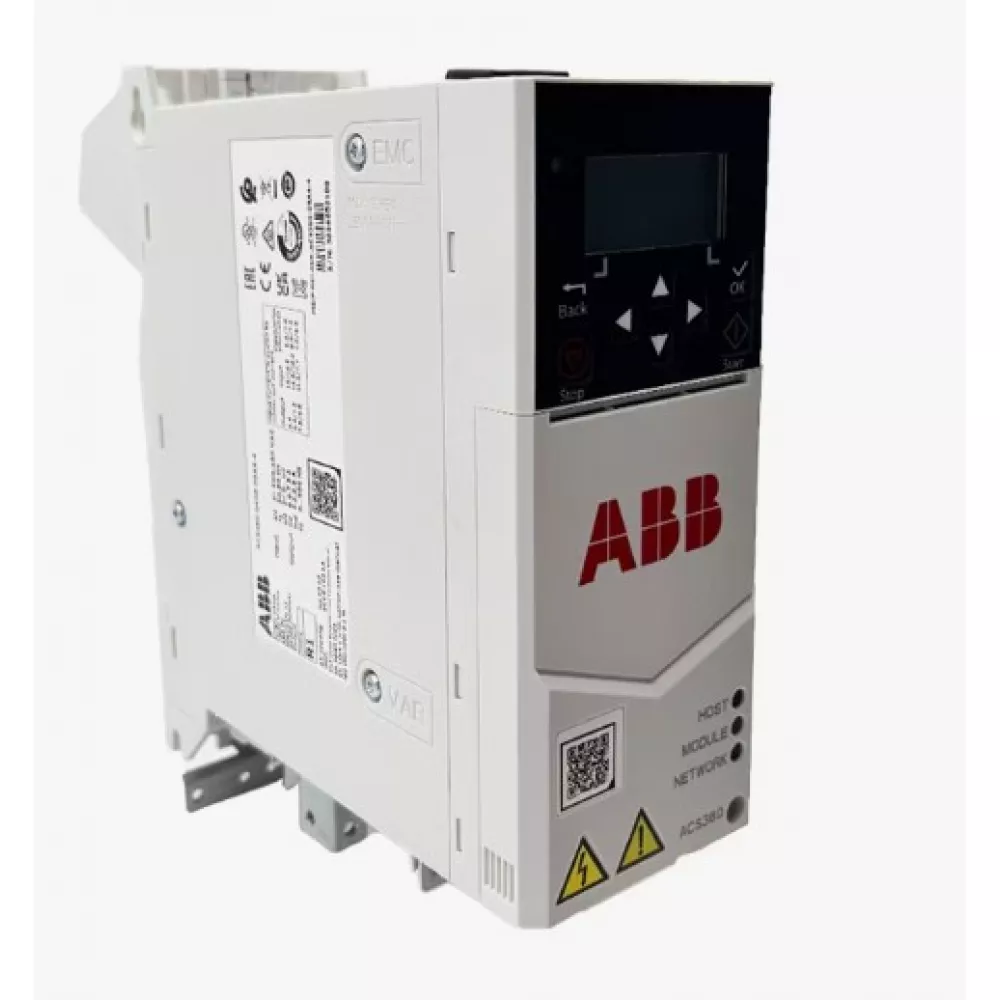

Частотные преобразователи ACS380 ABB
- Производитель: ABB
- Код Товара: 13-0037
В наличии
ABB — промышленная серия ACS380 для систем автоматизации. Встроенный Profinet, EtherNet/IP, Modbus TCP. Функция безопасного крутящего момента (STO). Работа в диапазоне –30…+60°C. Покрытие плат 3C3 для химических цехов.
Описание
Основные характеристики
- Тип: частотные преобразователи для асинхронных и синхронных двигателей
- Мощность: 0,37 - 2500 кВт
- Применение: промышленность, насосы, вентиляторы, конвейеры, крановое оборудование
- Конструкция: модульные блоки, покрытые платы, встроенные дроссели, IP21/IP55
- Оснащение: панель с ассистентом, безопасное отключение STO, поддержка Ethernet/IP, Profinet
- Монтаж: настенный или напольный, параллельное подключение
Преимущества:
- Энергооптимизация — встроенные алгоритмы снижения потерь до 30%
- Надежность — работа при -40°C до +60°C без потери мощности
- Простота — быстрая настройка через мастер или смартфон
- Безопасность — сертифицированные функции защиты персонала
Модельный ряд
| Краткое название | Мощность HD (кВт) | Ток HD (А) | Мощность LD (кВт) | Ток LD (А) | Напряжение | Габариты (Ш×В×Г, мм) | Вес (кг) |
|---|---|---|---|---|---|---|---|
| ACS380-042S-02A4-1 | 0,37 | 2,4 | 0,55 | 3,5 | 1AC 200…240 В (фильтр C2) | 70 × 220 × 174 | 1,4 |
| ACS380-042S-03A7-1 | 0,55 | 3,7 | 0,75 | 4,6 | 1AC 200…240 В (фильтр C2) | 70 × 220 × 174 | 1,4 |
| ACS380-042S-04A8-1 | 0,75 | 4,8 | 1,1 | 6,6 | 1AC 200…240 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-06A9-1 | 1,1 | 6,9 | 1,5 | 7,4 | 1AC 200…240 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-07A8-1 | 1,5 | 7,8 | 2,2 | 9,3 | 1AC 200…240 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-09A8-1 | 2,2 | 9,8 | 3,0 | 11,6 | 1AC 200…240 В (фильтр C2) | 95 × 220 × 174 | 1,9 |
| ACS380-042S-12A2-1 | 3,0 | 12,2 | — | — | 1AC 200…240 В (фильтр C2) | 95 × 220 × 174 | 1,9 |
| ACS380-040S-02A4-1 | 0,37 | 2,4 | 0,55 | 3,5 | 1AC 200…240 В (фильтр C4) | 70 × 220 × 174 | 1,4 |
| ACS380-040S-03A7-1 | 0,55 | 3,7 | 0,75 | 4,6 | 1AC 200…240 В (фильтр C4) | 70 × 220 × 174 | 1,4 |
| ACS380-040S-04A8-1 | 0,75 | 4,8 | 1,1 | 6,6 | 1AC 200…240 В (фильтр C4) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-06A9-1 | 1,1 | 6,9 | 1,5 | 7,4 | 1AC 200…240 В (фильтр C4) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-07A8-1 | 1,5 | 7,8 | 2,2 | 9,3 | 1AC 200…240 В (фильтр C4) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-09A8-1 | 2,2 | 9,8 | 3,0 | 11,6 | 1AC 200…240 В (фильтр C4) | 95 × 220 × 174 | 1,9 |
| ACS380-040S-12A2-1 | 3,0 | 12,2 | — | — | 1AC 200…240 В (фильтр C4) | 95 × 220 × 174 | 1,9 |
| ACS380-042S-01A8-4 | 0,55 | 1,8 | 0,75 | 2,5 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,4 |
| ACS380-042S-02A6-4 | 0,75 | 2,6 | 1,1 | 3,1 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-03A3-4 | 1,1 | 3,3 | 1,5 | 3,8 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-04A0-4 | 1,5 | 4,0 | 2,2 | 5,3 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-05A6-4 | 2,2 | 5,6 | 3,0 | 6,8 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-07A2-4 | 3,0 | 7,2 | 4,0 | 8,9 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-09A4-4 | 4,0 | 9,4 | 5,5 | 12,0 | 3AC 380…480 В (фильтр C2) | 70 × 220 × 174 | 1,6 |
| ACS380-042S-12A6-4 | 5,5 | 12,6 | 7,5 | 16,2 | 3AC 380…480 В (фильтр C2) | 95 × 220 × 174 | 1,9 |
| ACS380-042S-17A0-4 | 7,5 | 17,0 | 11,0 | 23,8 | 3AC 380…480 В (фильтр C2) | 169 × 220 × 174 | 3,3 |
| ACS380-042S-25A0-4 | 11,0 | 25,0 | — | — | 3AC 380…480 В (фильтр C2) | 169 × 220 × 174 | 3,3 |
| ACS380-040S-01A8-4 | 0,55 | 1,8 | 0,75 | 2,5 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,4 |
| ACS380-040S-02A6-4 | 0,75 | 2,6 | 1,1 | 3,1 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-03A3-4 | 1,1 | 3,3 | 1,5 | 3,8 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-04A0-4 | 1,5 | 4,0 | 2,2 | 5,3 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-05A6-4 | 2,2 | 5,6 | 3,0 | 6,8 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-07A2-4 | 3,0 | 7,2 | 4,0 | 8,9 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-09A4-4 | 4,0 | 9,4 | 5,5 | 12,0 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040S-12A6-4 | 5,5 | 12,6 | 7,5 | 16,2 | 3AC 380…480 В (фильтр C3) | 95 × 220 × 174 | 1,9 |
| ACS380-040S-17A0-4 | 7,5 | 17,0 | 11,0 | 23,8 | 3AC 380…480 В (фильтр C3) | 169 × 220 × 174 | 3,3 |
| ACS380-040S-25A0-4 | 11,0 | 25,0 | — | — | 3AC 380…480 В (фильтр C3) | 169 × 220 × 174 | 3,3 |
| ACS380-040N-01A8-4 | 0,55 | 1,8 | 0,75 | 2,5 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,4 |
| ACS380-040N-02A6-4 | 0,75 | 2,6 | 1,1 | 3,1 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-03A3-4 | 1,1 | 3,3 | 1,5 | 3,8 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-04A0-4 | 1,5 | 4,0 | 2,2 | 5,3 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-05A6-4 | 2,2 | 5,6 | 3,0 | 6,8 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-07A2-4 | 3,0 | 7,2 | 4,0 | 8,9 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-09A4-4 | 4,0 | 9,4 | 5,5 | 12,0 | 3AC 380…480 В (фильтр C3) | 70 × 220 × 174 | 1,6 |
| ACS380-040N-12A6-4 | 5,5 | 12,6 | 7,5 | 16,2 | 3AC 380…480 В (фильтр C3) | 95 × 220 × 174 | 1,9 |
| ACS380-040N-17A0-4 | 7,5 | 17,0 | 11,0 | 23,8 | 3AC 380…480 В (фильтр C3) | 169 × 220 × 174 | 3,3 |
| ACS380-040N-25A0-4 | 11,0 | 25,0 | — | — | 3AC 380…480 В (фильтр C3) | 169 × 220 × 174 | 3,3 |
HD (Heavy Duty) — тяжёлый режим, перегрузка 150%; LD (Light Duty) — лёгкий режим, перегрузка 110%. Модели 042S имеют фильтр C2 (для жилых и смешанных сетей), 040S — C3 (для промзон), 040N — C3 без встроенного I/O. Габариты указаны по базе каталога ABB (Ш×В×Г).
