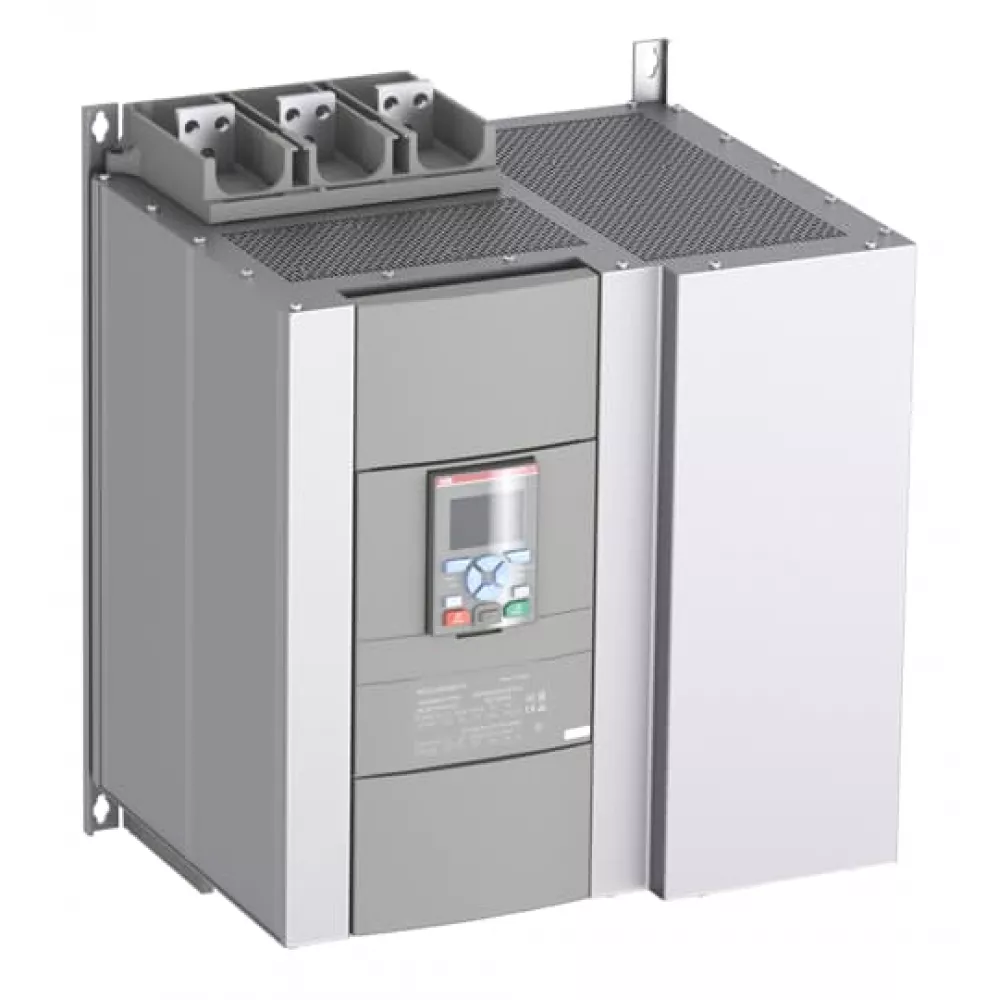

Устройства плавного пуска PSTX ABB
- Производитель: ABB
- Код Товара: 14-0006
В наличии
ABB — флагманская серия PSTX для тяжелых условий. Мощность до 1,2 МВт. Встроенный байпас, защита по току и температуре. Поддержка промышленных шин (Profinet, EtherNet/IP). Функция прогноза износа контактов. Для компрессоров, дробилок, мельниц, кранов. Снижает гидроудары и механические нагрузки.
Описание
Основные характеристики
- Тип: устройства плавного пуска ABB для асинхронных двигателей
- Мощность: 3 - 1200 кВт (серия PSR до 110 кВт)
- Применение: насосы, вентиляторы, конвейеры, компрессоры, мешалки
- Конструкция: компактный корпус, встроенный байпас в большинстве моделей, степень защиты IP20/IP66
- Оснащение: встроенная защита от перегрузки, контроль температуры, светодиодная индикация, Modbus RTU
- Монтаж: настенный или на DIN-рейку, возможность установки в шкафу
Преимущества:
- Компактность — малые габариты для экономии места в шкафах управления
- Простота — настройка тремя потенциометрами на передней панели
- Энергоэффективность — встроенный байпас исключает потери в тиристорах после пуска
- Надежность — адаптация к тяжелым условиям, защита от перегрузок и короткого замыкания
- Сертификация — соответствие международным и российским стандартам
Модельный ряд
| Краткое название | Мощность (кВт) | Напряжение | Выходной ток (А) | Габариты (Ш×В×Г, мм) | Вес (кг) |
|---|---|---|---|---|---|
| PSTX30-600-70 | 15 | 208…600 В, 3 фазы | 30 | 90 × 245 × 184 | 2,4 |
| PSTX37-600-70 | 18,5 | 208…600 В, 3 фазы | 37 | 90 × 245 × 184 | 2,4 |
| PSTX45-600-70 | 22 | 208…600 В, 3 фазы | 45 | 90 × 245 × 184 | 2,4 |
| PSTX60-600-70 | 30 | 208…600 В, 3 фазы | 60 | 90 × 245 × 184 | 2,4 |
| PSTX72-600-70 | 37 | 208…600 В, 3 фазы | 72 | 90 × 245 × 184 | 2,4 |
| PSTX85-600-70 | 45 | 208…600 В, 3 фазы | 85 | 90 × 245 × 184 | 2,4 |
| PSTX105-600-70 | 55 | 208…600 В, 3 фазы | 105 | 90 × 245 × 184 | 2,4 |
| PSTX142-600-70 | 75 | 208…600 В, 3 фазы | 142 | 140 × 288 × 202 | 4,2 |
| PSTX170-600-70 | 90 | 208…600 В, 3 фазы | 170 | 140 × 288 × 202 | 4,2 |
| PSTX210-600-70 | 110 | 208…600 В, 3 фазы | 210 | 140 × 376 × 224 | 12,4 |
| PSTX250-600-70 | 132 | 208…600 В, 3 фазы | 250 | 140 × 376 × 224 | 13,9 |
| PSTX300-600-70 | 160 | 208…600 В, 3 фазы | 300 | 140 × 376 × 224 | 13,9 |
| PSTX370-600-70 | 200 | 208…600 В, 3 фазы | 370 | 190 × 550 × 236,5 | 13,9 |
| PSTX420-600-70 | 220 | 208…600 В, 3 фазы | 420 | 260 × 550 × 236,5 | 25 |
| PSTX570-600-70 | 300 | 208…600 В, 3 фазы | 570 | 260 × 550 × 236,5 | 25 |
| PSTX720-600-70 | 375 | 208…600 В, 3 фазы | 720 | 350 × 600 × 300 | 48 |
| PSTX840-600-70 | 450 | 208…600 В, 3 фазы | 840 | 350 × 600 × 300 | 48 |
| PSTX1050-600-70 | 560 | 208…600 В, 3 фазы | 1050 | 400 × 700 × 350 | 70 |
| PSTX1250-600-70 | 670 | 208…600 В, 3 фазы | 1250 | 400 × 700 × 350 | 70 |
| PSTX1420-600-70 | 750 | 208…600 В, 3 фазы | 1420 | 500 × 800 × 400 | 100 |
Серия PSTX — премиальные устройства плавного пуска с трехфазным управлением, встроенным байпасом, моментным контролем и защитой двигателя. Номинальное напряжение силовой цепи 208–600 В, цепи управления 100–250 В AC/DC. Мощность указана для стандартного подключения при 400 В, класс 10 (нормальный режим). Габариты и вес приведены для стандартного исполнения IP20 (до PSTX370) и IP00 (от PSTX420). Все модели оснащены графическим дисплеем, Modbus RTU, слотом для внешней панели оператора и поддержкой Fieldbus-протоколов.
